컴팩트 선플로 산업 펌프 SFH-W5 400KW 최대 모터 전력

제품 설명:

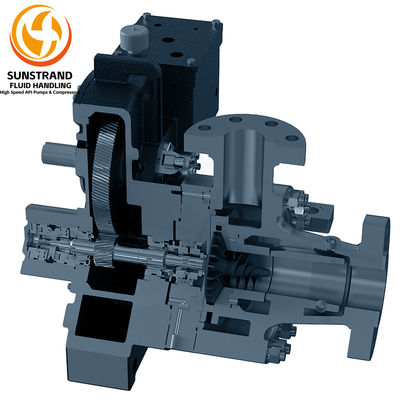

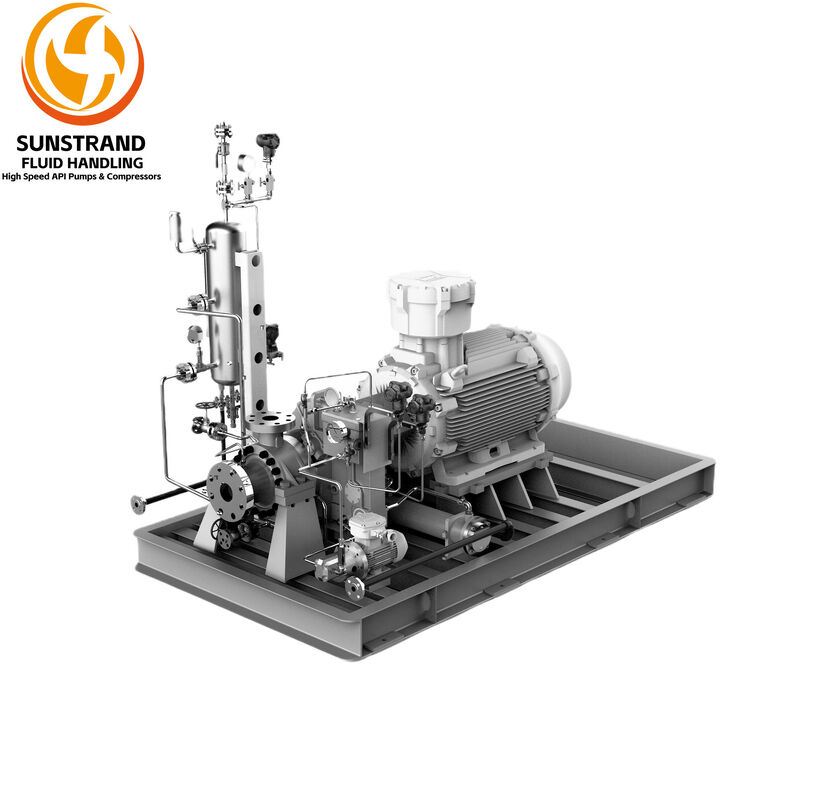

SFH-W 펌프 시리즈는 모터 기어박스, 펌프 본체, 윤활 시스템 및 베이스 플레이트로 주로 구성된 오버행 타입의 수평 장착 고속 펌프입니다. 안정적이고 신뢰할 수 있으며 컴팩트한 크기, 유지 보수가 용이하며 긴 서비스 수명을 제공합니다. GSB-W5/79 펌프 시리즈는 역류 안정 장치가 장착되어 있어 저유량 구간에서 펌프 성능을 향상시키고 유량 조절 범위를 확장합니다. 고속 샤프트 시스템에는 최대 10.0MPa의 흡입 압력 하에서 펌프의 장시간 작동을 보장하는 고급 양방향 틸트 패드 베어링이 장착되어 있습니다.

특징:

• 제품명: SFH-W5 수평 고속 펌프
• 속도: 최대 5500~16600RPM
• 양정: 최대 2500M
• 모터 출력: 최대 400KW
• 재질: 주철, 스테인리스강, 듀플렉스강
• 압력 범위: 최대 25 바

고속 원심 펌프, 고속 원심 압축기, 고속 원심 압축기

기술 매개변수:

 SFH-W 수평 고속 펌프의 성능 곡선

고성능 기어박스:

기어박스 케이싱과 기어 샤프트는 펌프의 핵심 부품입니다. 따라서 열처리 공정이 복잡하고 가공 정확도와 끼워맞춤 공차가 엄격합니다. 수년간의 노력 끝에 완전하고 검증된 제작 공정 세트가 확립되었습니다. 이러한 규정 하에서 주물의 화학 성분 및 열처리가 엄격하게 제어되며, 기어박스의 초기 가공 후 여러 안정화 처리가 수행되어 높은 강도와 안정성을 보장합니다. 완성된 각 부품은 추적성을 위해 엄격하게 테스트, 기록 및 보관됩니다.

고성능 저널 베어링:

자체 개발한 다중 시리즈 저널 베어링은 다양한 응용 분야에 맞춰 유연하게 조합할 수 있습니다. 고흡입 압력 및 중부하 조건에서 작동하기에 적합한 축, 레이디얼 및 틸트 패드 베어링의 성공적인 개발은 고속 펌프의 안정성과 신뢰성을 크게 향상시키고 응용 분야를 넓혔습니다.

유체부 최적화:

유체부의 주요 구성 요소인 인듀서, 임펠러, 디퓨저 및 펌프 케이싱은 CFD 소프트웨어의 도움으로 최적화되었습니다.

포장 및 배송:

제품 포장:

• SFH-W5 수평 고속 펌프 1대
• 사용 설명서 및 설치 지침
• 안전 지침 및 경고

배송:

• 6개월 이내 배송
• 배송 무게: 75kg
• 배송 치수: 120*80*100cm (펌프별 상이)
• 배송 업체: UPS 또는 FedEx 또는 Cargo
• 배송 옵션: 표준 또는 특급

 서비스

설치, 시운전 및 생산 중 발생하는 모든 기술적 문제를 신속하게 처리할 수 있는 잘 훈련되고 자격을 갖춘 기술자가 사후 서비스를 수행합니다. 모듈식 설계 개념 덕분에 충분한 예비 부품 재고와 빠른 배송이 가능합니다.

테스트 시설

고속 및 고정밀 데이터 수집 시스템을 갖춘 전문 압축기 테스트 시설에서 성능 및 작동 테스트를 수행합니다. 주요 시스템은 다음과 같습니다: 1) 펌프 테스트 시스템; 2) 고속 베어링 테스트 시스템; 3) 통합 윤활유 펌프 테스트 시스템; 4) 로터 동적 테스트 시스템; 5) 터보 성능 테스트 시스템. 배송되는 모든 펌프는 현장에서 문제 없는 작동을 보장하기 위해 배송 전에 성능 및 작동 테스트를 거칩니다. 세 개의 펌프 테스트 스탠드는 각각 355KW, 1100KW 및 4000KW의 전력으로 독립적으로 작동합니다. 각 시스템은 폐쇄 루프로 실행되며, 테스트 중 온도 상승을 방지하기 위한 순환 냉각 시스템을 갖추고 있어 테스트 프로세스 및 측정 정확도에 영향을 미칠 수 있습니다. 적용 표준: . 펌프 에너지 테스트의 불확실성은 1등급보다 우수합니다.
