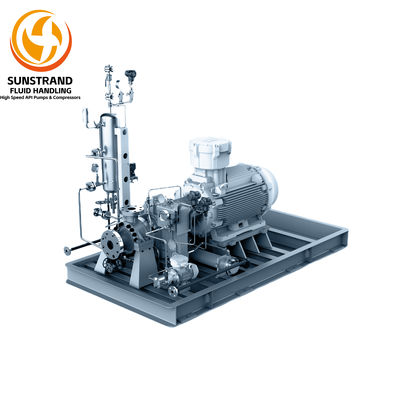

수평 선플로 산업 펌프 고속 펌프 SFH-W5 단일 단계 변속기 유형

제품 설명:

SFH-W 펌프 시리즈는 수평적으로 장착 된 초고속 펌프입니다. 주로 모터 기어 박스, 펌프 몸체, 윤활 시스템 및 기판으로 구성됩니다.손잡기 쉬워GSB-W5/79 펌프 시리즈는 역류 안정화 장치로 장착되어 있으며, 저수량 섹션에서 펌프 용량을 향상시키고 수량 조절 범위를 확장합니다.고속 셔틀 시스템은 첨단 양방향 필 패드 베어링으로 장착되어 10까지 흡입 압력 아래 펌프의 일시간 작동을 보장합니다..0MPa

특징:

• 제품명: SFH-W5 수평 고속 펌프
• 속도: 최대 5500^16600Rpm
• 머리: 최대 2500m
• 모터 전력: 최대 400KW
• 재료: 주사철, 스테인레스 스틸, 듀플렉스 스틸
• 압력 범위: 최대 25 바

고속 원심 펌프, 고속 원심 압축기, 고속 원심 압축기

기술 매개 변수:

SFH-W 수평 고속 펌프의 성능

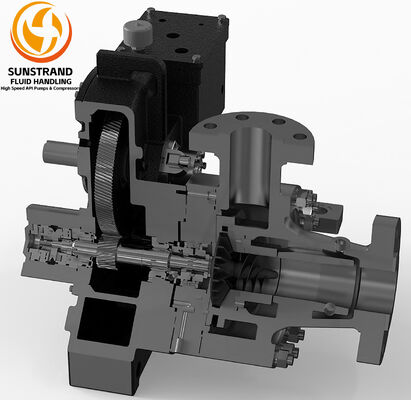

고성능 변속기:

기어박스 껍질과 기어 샤프트는 펌프의 주요 구성 요소입니다. 이러한 펌프의 열 처리 과정은 복잡하며 가공 정확성과 적합성 허용도 엄격합니다.수년간의 노력으로, 완전하고 시간적 인 제조 과정의 세트가 설정됩니다. 그러한 규정에 따라, 주름의 화학적 구성과 열 처리가 엄격하게 통제됩니다.이러한 기어박스의 초기 가공 후 여러 가지 안정화 처리가 이루어집니다.그리고 모든 조각은 엄격하게 기록되고 추적을 위해 피했습니다.

높은 성능의 저널 베어링:

자체 개발 된 여러 시리즈의 저널 베어링은 다양한 응용 프로그램을 만족시키기 위해 유연하게 결합 할 수 있습니다.높은 흡입 압력 하에서 작동하기 위한 용이성, 고속 펌프의 안정성과 신뢰성을 크게 향상시키고 응용 분야를 넓혀줍니다.

유체 구간 최적화:

유체 섹션의 주요 구성 요소인 인듀서, 펄러, 디프루저 및 펌프 가루는 CFD 소프트웨어의 도움으로 최적화됩니다.

포장 및 운송:

제품 패키지:

• 1 SFH-W5 수평 고속 펌프
• 사용 설명서 및 설치 설명서
• 안전 지침 및 경고

운송:

• 6개월 이내에 선박
• 운송 무게: 75kg
• 배송 크기: 120*80*100cm (각 펌프에 따라)
• 운송사: UPS 또는 FedEx 또는 Cargo
• 배송 옵션: 표준 또는 가속

서비스

서비스 후 서비스는 설치, 시공 및 생산 과정에서 발생하는 모든 기술적 문제를 신속하게 처리 할 수있는 잘 훈련되고 자격을 갖춘 기술자에 의해 수행됩니다.풍부한 예비 부품 재고와 빠른 배달이 우리의 모듈형 디자인 개념으로 인해 가능합니다.

시험 시설

전문 압축기 시험 시설은 고속 및 고정밀 데이터 획득 시스템을 갖추고 성능 및 실행 테스트를 수행합니다. 주요 시스템은: 1) 펌프 테스트 시스템;2) 고속 굴착기 시험 시스템: 3) 통합 윤활유 펌프 시험 시스템; 4) 로터 역학 시험 시스템; 5) 터보 성능 시험 시스템.모든 공급 된 펌프는 현장에서 문제없이 작동 할 수 있도록 운송 전에 성능 및 실행 테스트를 받았습니다.3개의 펌프 테스트 스탠드가 각각 355KW, 1100KW 및 4000KW의 전력으로 독립적으로 작동합니다.시험 과정과 측정 정확성에 영향을 미칠 수 있는 시험 중에 온도 상승을 방지하기 위해 순환 냉각 시스템을 갖춘적용된 표준: < 로토다이나믹 펌프-하이드라우릭 성능 수용 시험-그라드 1 및 2 (GB/T 3216) > 펌프 에너지 테스트의 불확실성은 1급보다 낫다.
